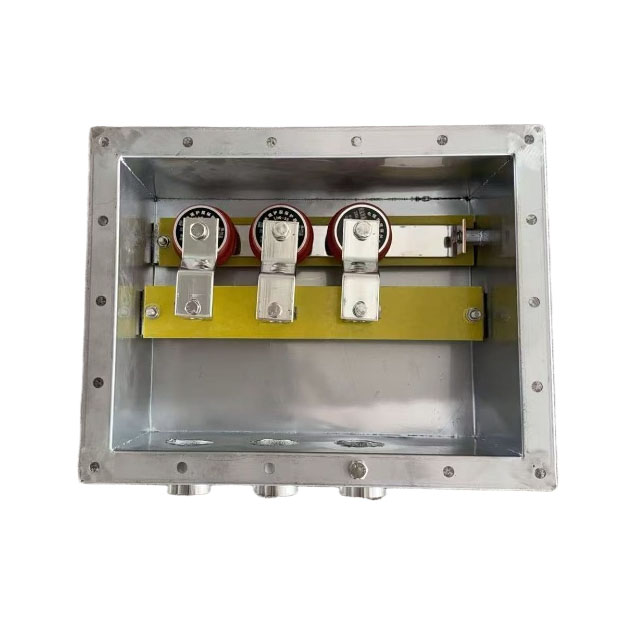

一、产品概述
适用于电缆护层保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱的设计、制造、使用的技术要求。
二、执行标准
国际标准IEC60364、国际标准GB16895
三、使用范围
系统额定电压:10KV
电缆标称截面:25-800m㎡
额定频率:50Hz、60Hz
保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱为三相共体，单相请注明。
四、出厂试验(试验标准JB8144)
1、直流耐压试验：5.5KV，1min，不闪络，不击穿。
2、冲击电压试验:峰值10KV，正负极各10次，不闪络，不击穿。
3、连接铜鼻与外壳间绝缘电阻试验:不小于20MQ。
4、连接铜鼻接触电阻试验:不大于20uQ。
五、安装方式
挂壁式、地埋式、支架式、落地式、暗装(嵌入式)等。
六、箱体使用材料
不锈钢304、复合材料SMC、玻璃钢DMC。
七、箱体使用环境
温度：-25-40℃
海拔：3000米以下，大于3000米请说明。
防护等级：IP55IP56IP65IP66IP68等。
八、安装工艺
1)剥去电缆绝缘层，使裸露的导线长短与接线端子孔的长短相符。
2)清理箱内物件。
3)将箱体内接线端子拆下来，然后把剥切好的接地电缆和接线端子压接好，再将接线端子穿进箱体进线口，用螺丝固定好接线端子。
4)固定好第一根电缆后再穿第二根电缆，重复3的操作，直至四根电缆全部固定好。
5)在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。
6)用防水胶带将出线管口密封。
7)在出线管上缩好热缩管。
8)用橡胶绝缘带密封热缩管两个端口。
9)在防水带上包覆PVC胶带，半搭盖包二层。
10)清理箱内物件。
11)装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。
12)将箱体固定在指定位置即可。
